Элементы шлифовальные

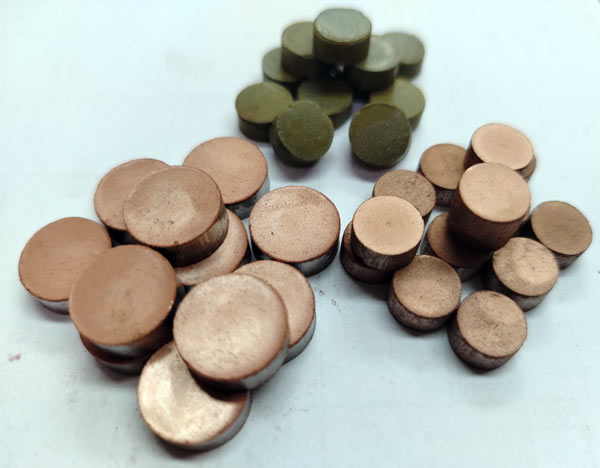

Элементы шлифовальные (таблетки)
по ТУ 3-269-84, КД заказчика

Рис. №5

Таблица №5

Диаметр элементов, D мм.

6 ± 0,4

8 ± 0,6

10 ± 0,8

14 ± 1,0

Высота Н мм.

(предельное отклонение

± 0,2 мм.)

3, 4, 5

Радиус сферы R

(предельное отклонение

± 2,5 мм.)

16, 20, 25, 40

20, 25, 32, 40,

Стандартные шлифовальные элементы изготавливаются на следующих связках:

М3-15-1; М3-15-2; М3-15-3; М3-15-4; М3-15-5; М3-15-7; М2-01; В2-01; В2-01ФП;

МПП-1; К5 (керамическая, наполнитель – электрокорунд 25А)

Алмазное сырьё – АС 15

Шлифовальные элементы, изготавливаемые по КД заказчика, изготавливаются со следующими ограничениями:

Максимальный диаметр D (диаметр описанной окружности для некруглых элементов) элемента на органической связке – 150 мм., на металлической связке – 70 мм.
Максимальная концентрация алмаза в любой связке для фракции:

5/0---10/7 – 25%,

14/10---50/40 – 50%,

80/63 и выше – 100%.

Максимальная высота H для органической связки – 12 мм., для металлической связки – 8 мм.
Неплоскостность на длине 100 мм. – 0,03 мм.
Разница элементов по высоте в одной партии – 0,03 мм.
Максимальная температура спекания керамической связки - 980° С.
